一體式超聲波液位計廣泛用于罐體、水池、水庫的液位和體積測量，也可用于明渠的流量測量。在實際使用中，很多界面無法接觸，如：對測量設備產品有腐蝕(酸、堿)、對測量設備有污染的場合(下水道)，或在測量裝置上產生粘附物的物質(粘合劑)。由于一體式超聲波液位計測量技術基于非接觸的超聲波原理，所以一體式超聲波液位計適合于那些無法用物理方式接觸的液體及料位位置
一、超聲波液位計基本參數與功能:
量程 4m、6m、8m、10m、15m、25m
傳感器材質 PP、PVDF、PTFE、不銹鋼(DIN1. 4571, AISI SS316Ti)
發射角 5°～ 7°
外殼材質 塑料：PBT玻璃纖維，阻燃劑（DuPont¨）鋁制：防塵涂層
工作溫度 PP，PVDF，PTFE型：-30℃～+90℃ ；不銹鋼型：-30℃～+100℃（可承受CIP 120℃可耐2小時清潔）
環境溫度 -30℃～+60℃ （配SA-100編程器），-25℃～+60℃并避免陽光直射
壓力（優良） 0.5～3bar(0.05～0.3MPa) 不銹鋼0.9～1.1bar (0.09～0.11MPa)
密封條材料 PP型：EPDM；其它型號：FKM(VIton)
防護等級 傳感器：IP68（可浸入水中）；外殼：IP67(NEMA6)
供電/功耗 高壓型：85～255VAC/6VA；低壓型：10.5～40VDC/3.6W，10.5～28VA/4VA
準確度 ±(0.2%測量距離，+0.05%量程)
分辨率 測量距離：<2m: 5m:="" 10m:="">10m: 10mm
輸 出 模擬輸出：4～20mA,600 Ohm
觸點輸出：250VAC，3A
計算機：RS485（可選）
HART（可選）
顯示（SAP-100）: 6位，圖形，用戶LCD
電氣連接 2×Pg16或2～1/2”NPT；導線截面：0.5～2.5mm2
電氣防護 鋁外殼：Class I，塑料外殼：Class II。
二、超聲波液位計測量原理
超聲波液位計垂直安裝在液體的表面，它向液面發出一個超聲波脈沖，經過一段時間，超聲波液位計的傳感器接收到從液面反射回的信號，信號經過變送器電路的選擇和處理，根據超聲波液位計發出和接收超聲波的時間差，計算出液面到傳感器的距離。

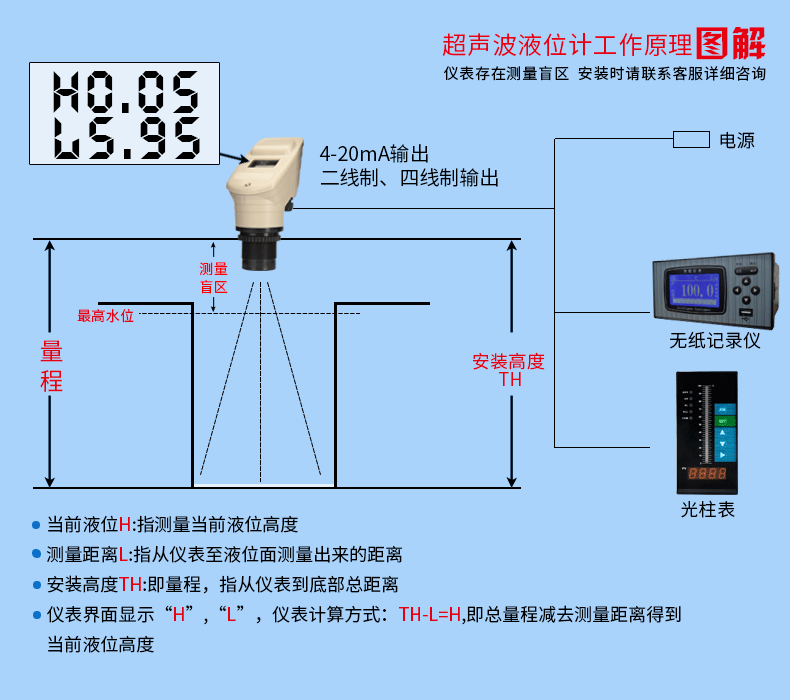

三、超聲波液位計工作原理圖解

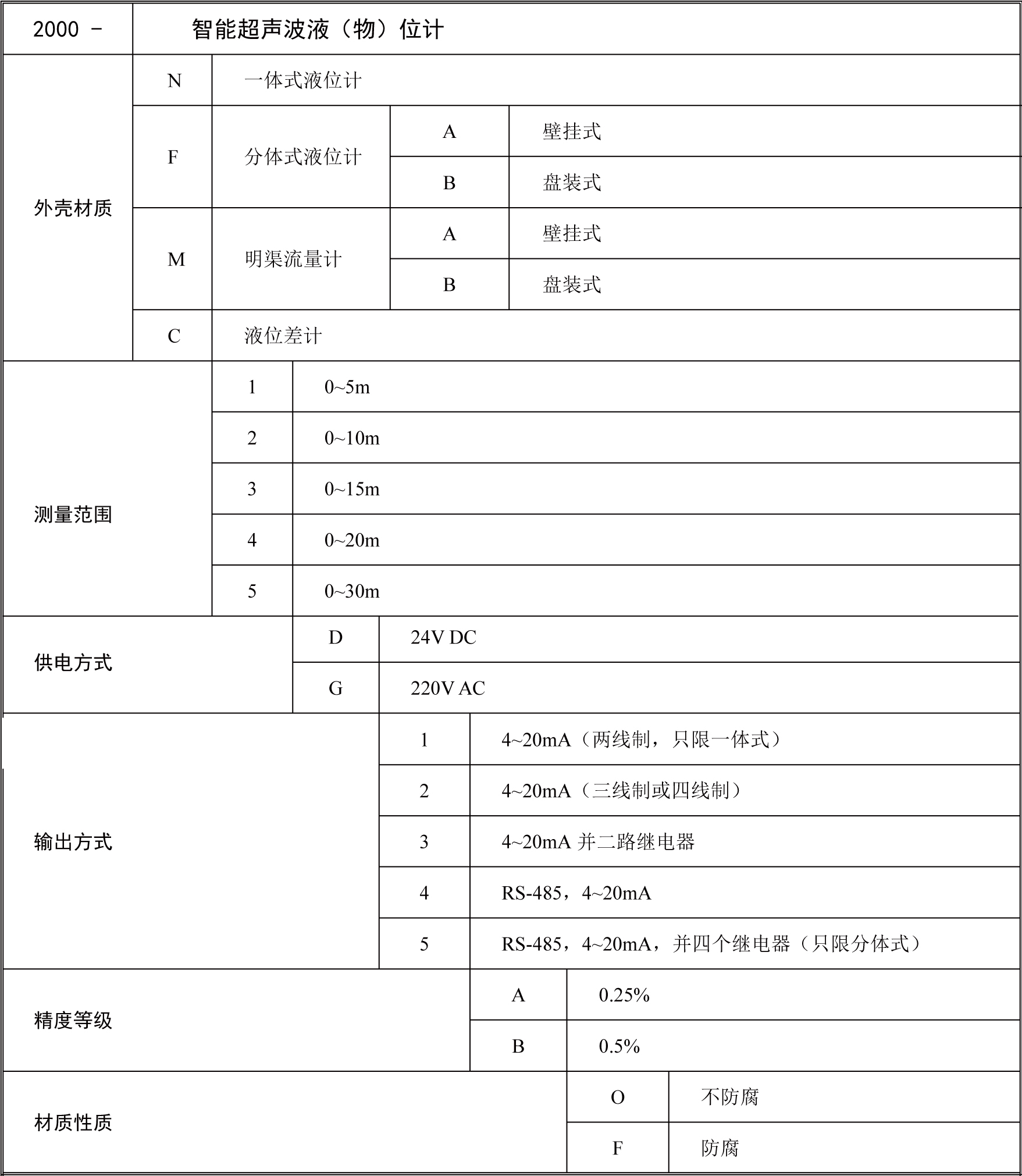

五、超聲波液位計選型表
