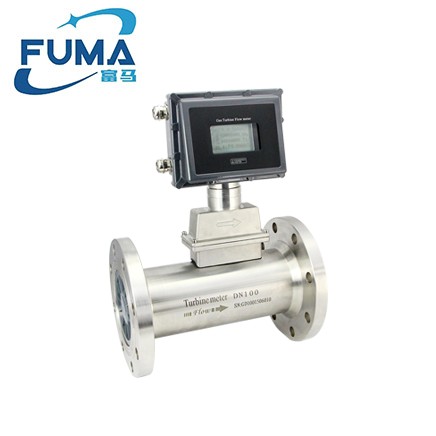

氣體渦輪流量計具有現場顯示和現場不顯示兩種功能，可以將流量以信號輸出的方式外傳。特別適用于二次顯示儀和PLC以及DCS等集成顯示總機使用。適用范圍廣泛如天然氣和燃?xì)獾攘髁坑?jì)量，在氣體流量測量要求較高的現場較為適用。
氣體渦輪流量計工作原理：
氣體的密度：對氣體渦輪流量計，流體物性的影響主要是氣體密度，它對儀表系數的影響較大，且主要在低流量區域。若氣體密度變化頻繁，要對流量計的流量系數采取修正措施。
型號規格 | 公稱通徑（ mm ） | 流量范圍（m 3 /h ） | 始動流量（ m 3 /h ） | 工作壓力（ MPa） | 安裝形式 |
YM-LWQ -25A | 25 （ 1" ） | 0.7-7 | 0.6 | 4.0 | 法蘭（螺紋） |
YM-LWQ-25B | 1.5-15 | 1.0 | 4.0 | ||
YM-LWQ -25C | 3-30 | 2.0 | 4.0 | ||
YM-LWQ -40A | 40 （ 1.5" ） | 4-40 | 2.5 | 4.0 | 法蘭（螺紋） |
YM-LWQ-40B | 8-80 | 3 | 4.0 | ||
YM-LWQ -50A | 50 （ 2" ） | 10-100 | 3.5 | 4.0 | 法蘭 |
YM-LWQ-50B | 15-150 | 4 | 4.0 | 法蘭 | |
YM-LWQ-80 | 80 （ 3" ） | 15-300 | 4 | 1.6 | 法蘭 |
YM-LWQ-100 | 100 （ 4" ） | 20-400 | 5 | 1.6 | 法蘭 |
YM-LWQ-150 | 150 （ 6" ） | 50-1000 | 8 | 1.6 | 法蘭 |
YM-LWQ-200 | 200 （ 8" ） | 100-2000 | 20 | 1.6 | 法蘭 |
YM-LWQ-250 | 250 （ 10" ） | 150-3000 | 30 | 1.6 | 法蘭 |
YM-LWQ-300 | 300 （ 12" ） | 200-4000 | 40 | 1.6 | 法蘭 |
渦輪流量計安裝位置和安裝注意事項：
1、安裝氣體渦輪流量計時，需要選擇滿足夠長的直管段；
3、安裝位置前需要遠離閥門；太短以免開閥門一下沖擊氣體渦輪流量計的葉輪，造成軸承的損壞；
1、確認好安裝法蘭間距后，切割完管道，焊接上法蘭，切記不能渦輪流量計在線焊接，需拆下后再裝；
3、安裝氣體渦輪流量計的進氣口方向需要裝上出廠配的過濾網，避免氣體雜質打壞葉輪；如果有條件再加裝過濾器，來個雙層保險；
