水流量計

作者： | 發布時間：2020/4/24 14:23:43 | 瀏覽次數：



二、水流量計產品特點：
1.一般可達±1%R、±0.5%R
2.重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，
3.輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強；
4.可獲得很高的頻率信號（3-4kHz），信號分辨力強；
5.范圍度寬，中大口徑可達1:20，小口徑為1:10；
6.結構緊湊輕巧，安裝維護方便，流通能力大；
7.適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表；
8.專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等；
9.可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便。

三、水流量計基本參數與技術性能
1.技術性能：表1


儀表口徑及連接方式

4、6、10、15、20、25、32、40采用螺紋連接

（15、20、25、32、40）50、65、80、100、125、150、200采用法蘭連接

精度等級

±1%R、±0.5%R

量程比

1:10；1:15；1:20

儀表材質

304不銹鋼、316（L）不銹鋼等

被測介質溫度（℃）

-20～＋120℃

環境條件

溫度－10～ 55℃，相對濕度5%～90%，大氣壓力86～106Kpa

輸出信號

脈沖頻率信號，低電平≤0.8V 高電平≥8V

供電電源

12VDC 、 24VDC（可選）

信號傳輸線

STVPV3×0.3（三線制）

傳輸距離

≤1000m

信號線接口

豪斯曼接頭

防爆等級

非防爆產品

防護等級

IP65

2.測量范圍及工作壓力：表2


儀表口徑

正常流量范圍（m3/h）

擴展流量范圍（m3/h）

常規耐受壓力（MPa）

特制耐壓等級（MPa）（法蘭連接方式）

DN 4

0.04～0.25

0.04～0.4

6.3

12、16、25

DN 6

0.1～0.6

0.06～0.6

6.3

12、16、25

DN 10

0.2～1.2

0.15～1.5

6.3

12、16、25

DN 15

0.6～6

0.4～8

6.3、2.5（法蘭）

4.0、6.3、12、16、25

DN 20

0.8～8

0.45～9

6.3、2.5（法蘭）

4.0、6.3、12、16、25

DN 25

1～10

0.5～10

6.3、2.5（法蘭）

4.0、6.3、12、16、25

DN 32

1.5～15

0.8～15

6.3、2.5（法蘭）

4.0、6.3、12、16、25

DN 40

2～20

1～20

6.3、2.5（法蘭）

4.0、6.3、12、16、25

DN 50

4～40

2～40

2.5

4.0、6.3、12、16、25

DN 65

7～70

4～70

2.5

4.0、6.3、12、16、25

DN 80

10～100

5～100

2.5

4.0、6.3、12、16、25

DN 100

20～200

10～200

2.5

4.0、6.3、12、16、25

DN 125

25～250

13～250

1.6

2.5、4.0、6.3、12、16

DN 150

30～300

15～300

1.6

2.5、4.0、6.3、12、16

DN 2, 00

80～800

40～800

1.6

2.5、4.0、6.3、12、16

四，水流量計選型：

儀表口徑

正常流量范圍（m3/h）

擴展流量范圍（m3/h）

常規耐受壓力（MPa）

特制耐壓等級（MPa）（法蘭連接方式）

DN 4

0.04～0.25

0.04～0.4

6.3

12、16、25

DN 6

0.1～0.6

0.06～0.6

6.3

12、16、25

DN 10

0.2～1.2

0.15～1.5

6.3

12、16、25

DN 15

0.6～6

0.4～8

6.3、2.5（法蘭）

4.0、6.3、12、16、25

DN 20

0.8～8

0.45～9

6.3、2.5（法蘭）

4.0、6.3、12、16、25

DN 25

1～10

0.5～10

6.3、2.5（法蘭）

4.0、6.3、12、16、25

DN 32

1.5～15

0.8～15

6.3、2.5（法蘭）

4.0、6.3、12、16、25

DN 40

2～20

1～20

6.3、2.5（法蘭）

4.0、6.3、12、16、25

DN 50

4～40

2～40

2.5

4.0、6.3、12、16、25

DN 65

7～70

4～70

2.5

4.0、6.3、12、16、25

DN 80

10～100

5～100

2.5

4.0、6.3、12、16、25

DN 100

20～200

10～200

2.5


DN 125

25～250

13～250

1.6

2.5、4.0

DN 150

30～300

15～300

1.6

2.5、4.0

DN 200

80～800

40～800

1.6

2.5、4.0

五、水流量計產品類型分類：

1．按儀表功能分類，LWGY系列 渦輪流量計可分為2大類，即：
■渦輪流量傳感器/變送器
■智能一體化渦輪流量計

2．功能說明

渦輪流量傳感器/變送器

該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號遠傳輸出。流量信號可分為脈沖信號或電流信號（4-20mA）；儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。

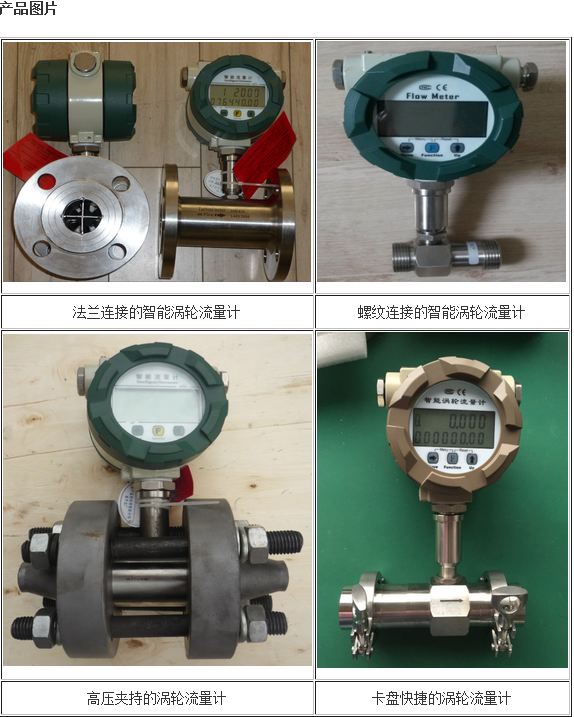

該類渦輪流量產品均分為基本型和防爆型（ExdIIBT6）兩種，外形如圖

按照不同的輸出信號，該類產品可分為LWGY-N型和LWGY-A型


LWGY-A型變送器：24VDC供電，二線制4-20mA 輸出，信號傳輸距離≤1000。FM-LWGY-N型傳感器：12～24VDC供電，三線制脈沖輸出，高電平≥8V，低電平≤0.8V；信號傳輸距離≤1000米；

六，流量計安裝圖示及現場標定圖：
